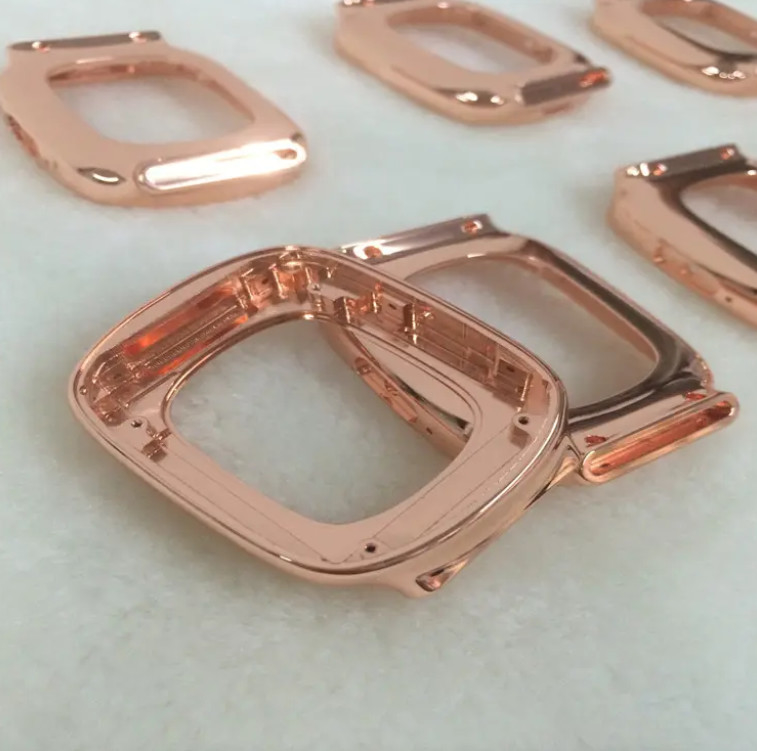

Электропластировка медного оловянного сплава Имитация Золотопластировка FF-5130

Электропластировка медной оловянной сплавы Имитация Золотопластировка; FF-5130

FF-5130 может быть использован для замены цианидной имитации золота и пирофосфатной имитации золота.Раствор не содержит соединений цианида и фосфора., а очистка сточных вод является экологически чистой.

1.Особенности

1.1 Эффективность тока превышает 90%, покрытие плотное и яркое, а скорость осаждения составляет около 0,2 мм/мин ((1,0 А/дм)²В пределах диапазона текущей плотности 0,05 ~ 2,7 A / dm², содержание олова в покрытии равномерно и составляет 9~12%, а способность глубокого покрытия отлична; ванну легко содержать.Другие вещества только приводят к потереОн может быть электроформирован, чтобы имитировать покрытие золотом, если толщина больше 10 мкм, внешний вид и качество покрытия остаются неизменными.

1.2 Танк для покрытия: ПВХ, полипропилен.

1.3 Фильтрация: непрерывная фильтрация, и раствор для покрытия должен быть отфильтрован фильтрующим элементом PP (пористость должна быть предпочтительно 1 мм. Не менее 5 мм).Продолжающаяся фильтрация для поддержания чистоты раствора покрытия. Перед использованием фильтрующий элемент должен быть замочен в 10% растворе гидроксида калия при температуре 60°C в течение нескольких часов, а затем промыт водой перед использованием.объем циркуляции фильтрующего насоса должен достигать 5 циклов в час.

1.4 Нагрев: титановая серпентинная паровая труба, титановая электрическая нагревательная ручка или кварцевая электрическая нагревательная ручка.

1.5 Смешивание: смешивание воздуха и фильтрация раствора проводятся вместе. Покрытие может быть равномерным без отверстий.

1.6 анод: электролитическая медь (с анодным мешком, отношение площади катода к аноду: 1:2-4).

1.7 Ректификатор: выходный ток может соответствовать требованиям работы электропластировки, а волнистость менее 5% от стандартного источника питания CDC.Должны быть оборудованы вольтметр и триммер непрерывного тока.Должен быть амперметр.

2.Состав раствора и параметры процесса

2.1Состав раствора покрытия
