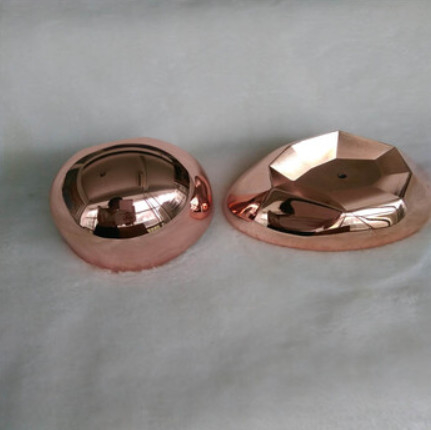

Электропластировка медного оловянного сплава Имитация Золотопластировка FF-5130

Электропластировка медной оловянной сплавы Имитация Золотопластировка; FF-5130

FF-5130 может быть использован для замены цианидной имитации золота и пирофосфатной имитации золота.Раствор не содержит соединений цианида и фосфора., а очистка сточных вод является экологически чистой.

1.Особенности

1.1 Эффективность тока превышает 90%, покрытие плотное и яркое, а скорость осаждения составляет около 0,2 мм/мин ((1,0 А/дм)²В пределах диапазона текущей плотности 0,05 ~ 2,7 A / dm², содержание олова в покрытии равномерно и составляет 9~12%, а способность глубокого покрытия отлична; ванну легко содержать.Другие вещества только приводят к потереОн может быть электроформирован, чтобы имитировать покрытие золотом, если толщина больше 10 мкм, внешний вид и качество покрытия остаются неизменными.

1.2 Танк для покрытия: ПВХ, полипропилен.

1.3 Фильтрация: непрерывная фильтрация, и раствор для покрытия должен быть отфильтрован фильтрующим элементом PP (пористость должна быть предпочтительно 1 мм. Не менее 5 мм).Продолжающаяся фильтрация для поддержания чистоты раствора покрытия. Перед использованием фильтрующий элемент должен быть замочен в 10% растворе гидроксида калия при температуре 60°C в течение нескольких часов, а затем промыт водой перед использованием.объем циркуляции фильтрующего насоса должен достигать 5 циклов в час.

1.4 Нагрев: титановая серпентинная паровая труба, титановая электрическая нагревательная ручка или кварцевая электрическая нагревательная ручка.

1.5 Смешивание: смешивание воздуха и фильтрация раствора проводятся вместе. Покрытие может быть равномерным без отверстий.

1.6 анод: электролитическая медь (с анодным мешком, отношение площади катода к аноду: 1:2-4).

1.7 Ректификатор: выходный ток может соответствовать требованиям работы электропластировки, а волнистость меньше 5% от стандартного источника питания CDC. Амперметр,Должны быть оборудованы вольтметр и триммер непрерывного тока.Должен быть амперметр.

2.Состав раствора и параметры процесса

2.1Состав раствора покрытия

3Приготовление раствора
3.1 Очистка ванны и фильтра: сначала промыть и очистить раствором гидроксида натрия, а затем промыть и очистить раствором разбавленной серной кислоты;
Примечание: если ванна использовалась с цианидом,его необходимо пропитать и очистить (разбавленный раствор гидроксида натрия + перекись водорода) и (разбавленная серная кислота + перекись водорода) для строгого удаления цианидаИмитационная золотая ванна без цианида должна быть строго изолирована от цианидной ванны, чтобы избежать загрязнения цианидом.
3.2 Открыть ванну (взять 100 л в качестве примера): добавить в ванну необходимое количество FF-5130M (40 л), а затем добавить необходимое количество пентагидрата сульфата меди (3 кг),после полного растворения, добавить необходимое количество FF-5130RS (25 л), хорошо перемешать, установить pH до 10,8 с 20% KOH или 20% H2SO4 и непрерывно фильтровать ватным фитилем.
Примечание: вода, используемая для открытия ванны, должна быть чистой.

4Контроль и обслуживание ванны
4.1 Значение pH: для проверки и контроля значения pH на уровне 10,5-11 используется рН-метр.0; используйте 20% раствор KOH или 20% раствор H2SO4 для регулировки.
Примечание: на ранней стадии открытия ванны, накопление карбоната будет вызывать колебания рН, поэтому его необходимо регулярно корректировать!
4.2 Концентрация ионов меди: используйте анализ титрации, регулируйте площадь анода или добавляйте соль меди.
Примечание: значение pH необходимо корректировать после добавления медной соли.
4.3 Нормальная добавка: FF-5130M (1 ‰ 2 л/KAh), FF-5130RS (6 ‰ 7 л/KAh)

4.4 Коррекция содержания Sn: Допустимый диапазон концентрации оловянной соли в растворе для покрытия очень широк, и его можно нормально дополнять.лист Hastelloy уточнен и исправленЕсли лист Hastelloy красноватый, добавлять 20-30 мл/л FF-5130RS.
Примечание: после добавления FF-5130RS pH может увеличиться и необходимо скорректировать!
